一、簡介

測控系統采用高精度數字伺服閥，具有力閉環控制功能，能夠實現等載荷速率加載或等應力速率加載，控制精度高，可靠性好，采用微機實現電子測量、自動完成抗壓強度試驗，自動計算和打印報告, 廣泛應用于建筑行業和檢測單位。

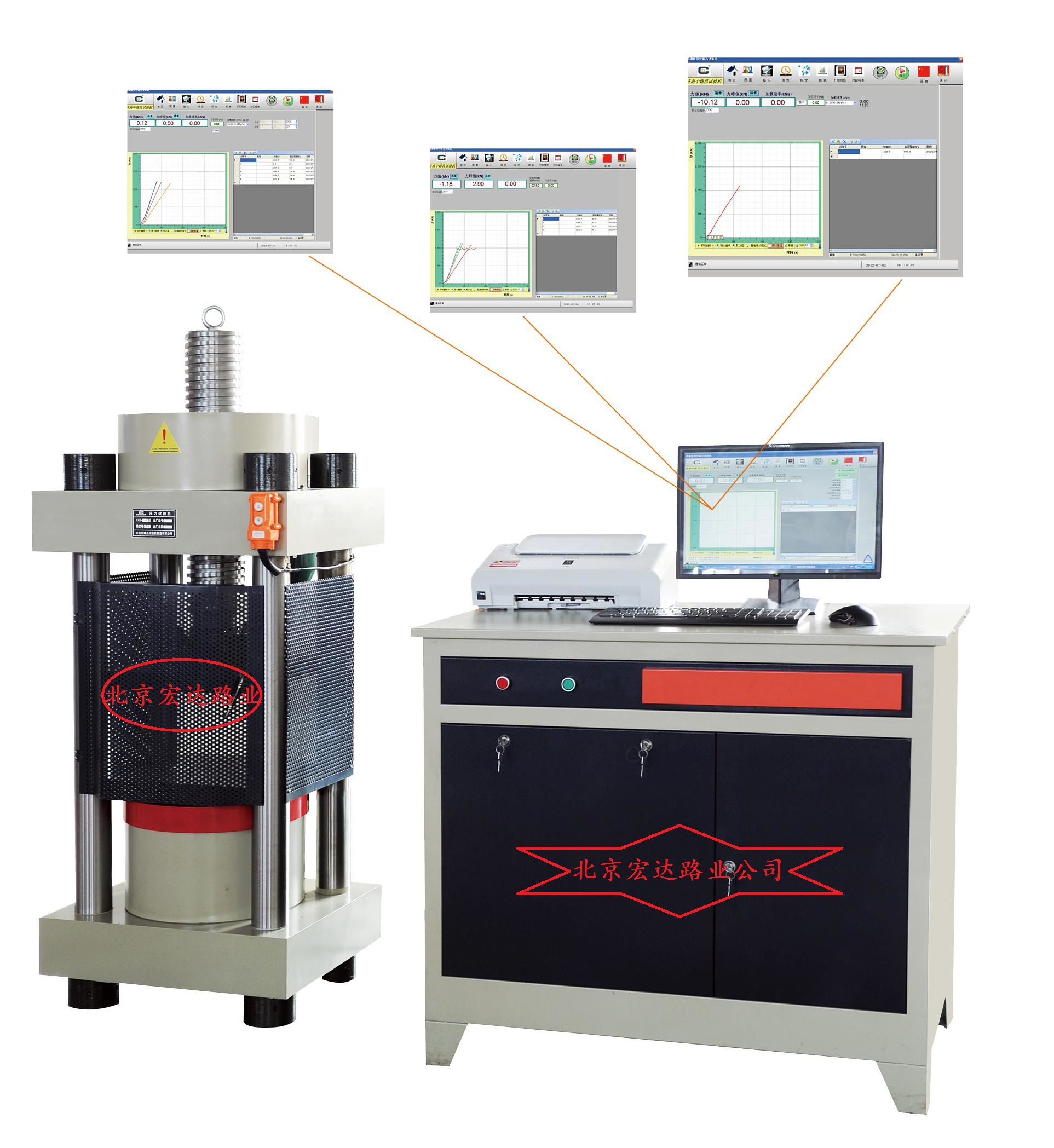

                        外觀示意圖

二、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。

三、 測力系統

l 采用高精度放大器及A/D轉換器，全程不分檔，實時顯示載荷、峰值、加載速度及強度；

l 采用PID閉環控制策略實現恒速加載，實時顯示加載曲線

l 自動間隔計時和連續試驗；

l 查詢、打印試驗結果靈活方便；

四、軟件描述

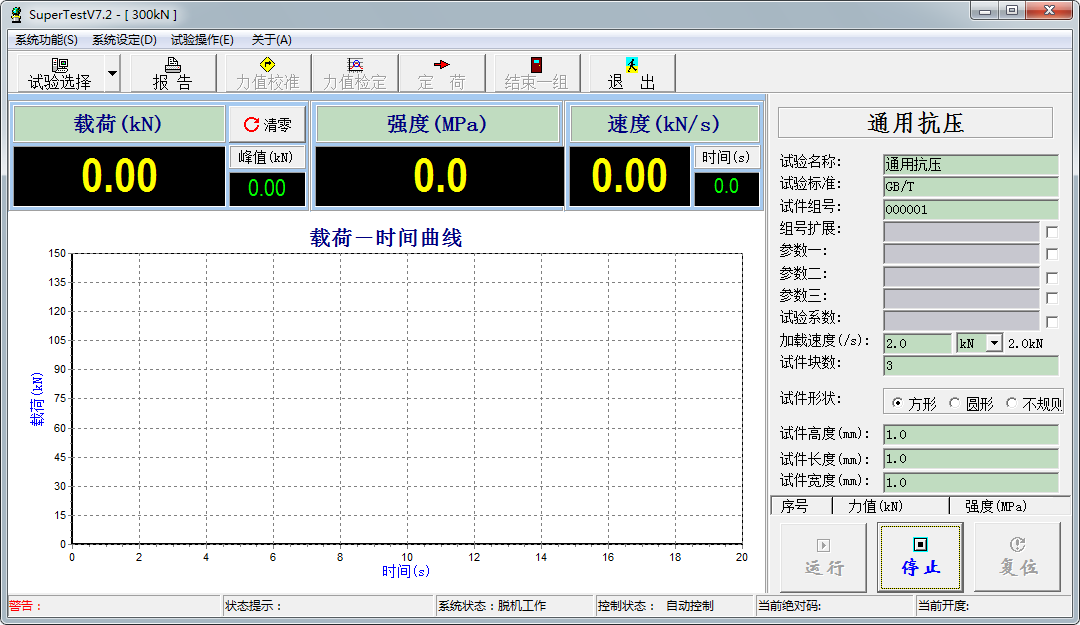

（1）主界面

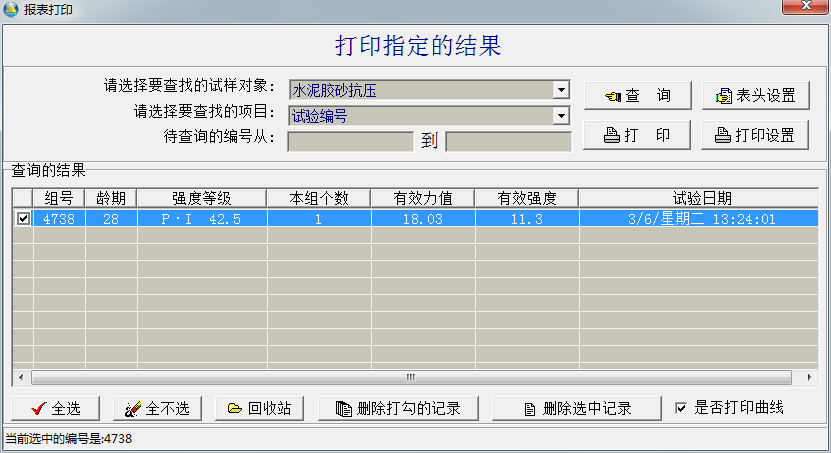

（2）結果查詢

（3）報表模版

五、安全保護裝置

當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

六、 主要性能技術指標

七、出廠標準配置清單

八、 技術情報和資料的保密

1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
