產品介紹一、簡介
本機采用主機與液壓系統集于一體的結構形式，結構緊湊，小巧玲瓏。采用液壓加荷、電子測力，具有加荷數率顯示，峰值保持等功能，并配有微型打印機。本機適用于水泥抗壓、建筑砂漿抗壓試驗，也可用于混凝土的四點抗折試驗。
外觀示意圖
二、 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。

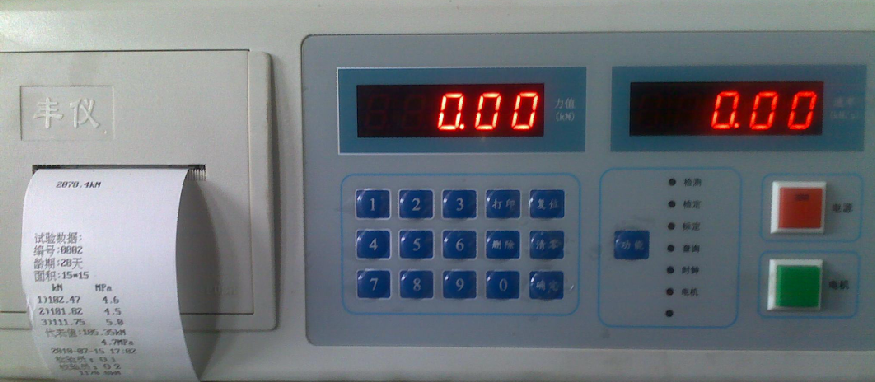

三、 測力系統
l 手動調整送回油閥，操作簡潔靈活；
l 具有最大負荷峰值保持功能；
l 具有加荷速率動態顯示功能；
具有試驗日期、編號、破壞載荷、抗壓強度等的隨機試驗報告
四、安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
五、 主要性能技術指標
名稱 | 參數 |
最大試驗力（kN） | 300 |
試驗力測量范圍 | 10%-100% |
試驗力示值相對誤差 | ＜ 示值的±1% |
上下壓板間距 | 250 |
活塞行程 | 80 |
立柱間距 | 260 |
壓盤尺寸 | Φ155 |
混凝土抗折輔具跨距 | 上150，下450 |
主機外形尺寸 | 900*460*150 |
電機功率（kW） | 0.75 |
總重量 | 800 |
六、出廠標準配置清單
名稱 | 數量 | 備注 |
試驗機 | 1臺 | 含電機、油泵、送回油閥 |
測力儀表 | 1臺 | 在主機上，含微型打印機 |
壓力傳感器 | 1只 | 中航電測 |
混凝土抗折輔具 | 1套 | ---------- |
上下壓盤 | 1套 | ---------- |
說明書\合格證\裝箱單 | 1套 | ---------- |
七、 技術情報和資料的保密
1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
