一、簡介

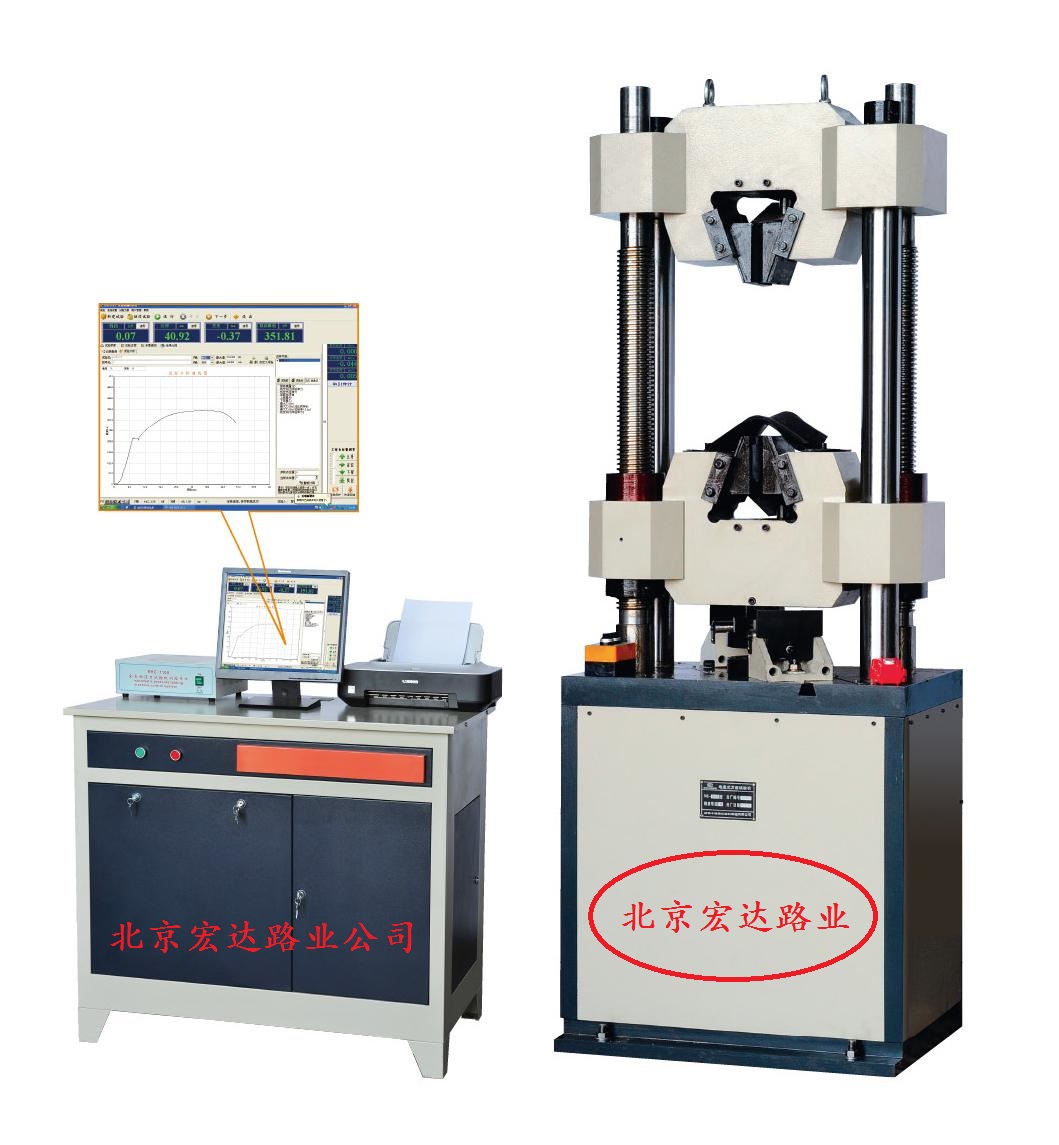

主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。

本系列產品的國家計量檢定規程，我公司為參加起草單位

本系列產品的測控軟件已通過國家鋼鐵研究院的評審

二、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

三、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

四、 控制系統

l 支持進行拉伸、壓縮、剪切、彎曲等試驗；

l 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

l 支持試驗參數自定義；

l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

l 程序自帶強大試驗分析功能；

l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

五、軟件描述

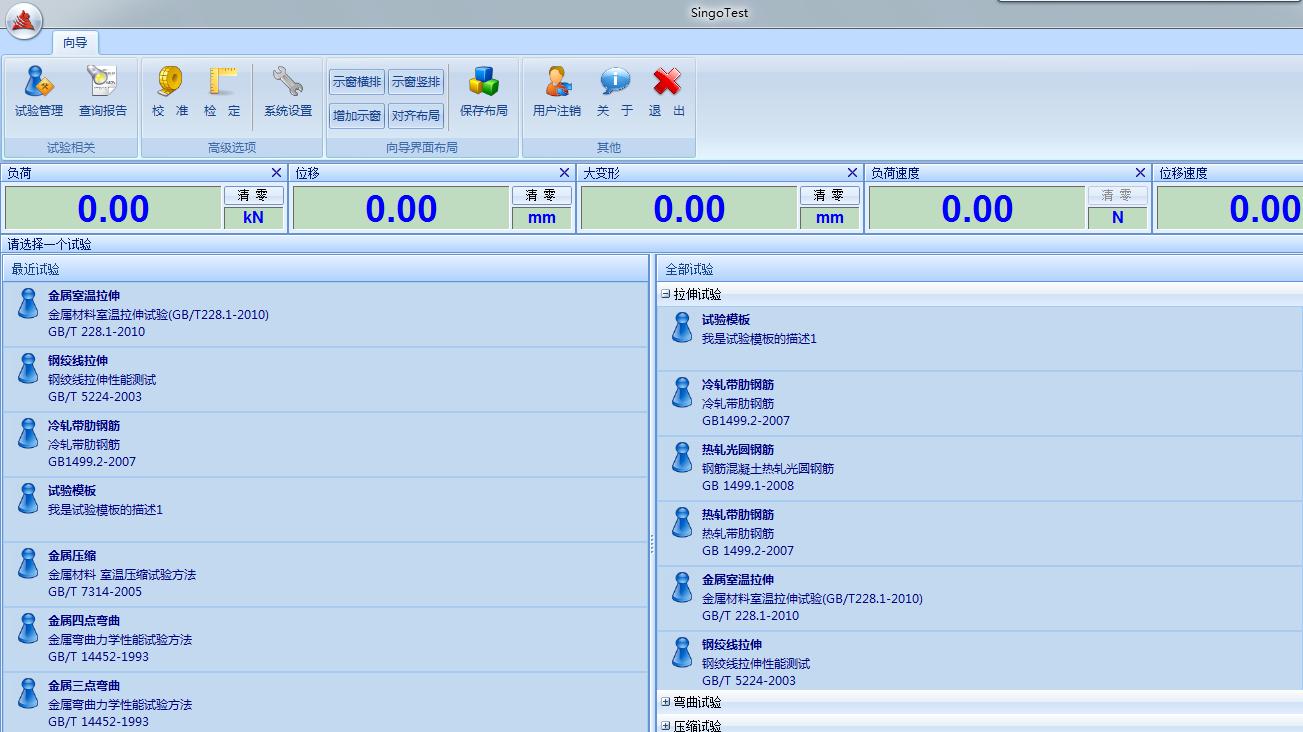

（1）主界面

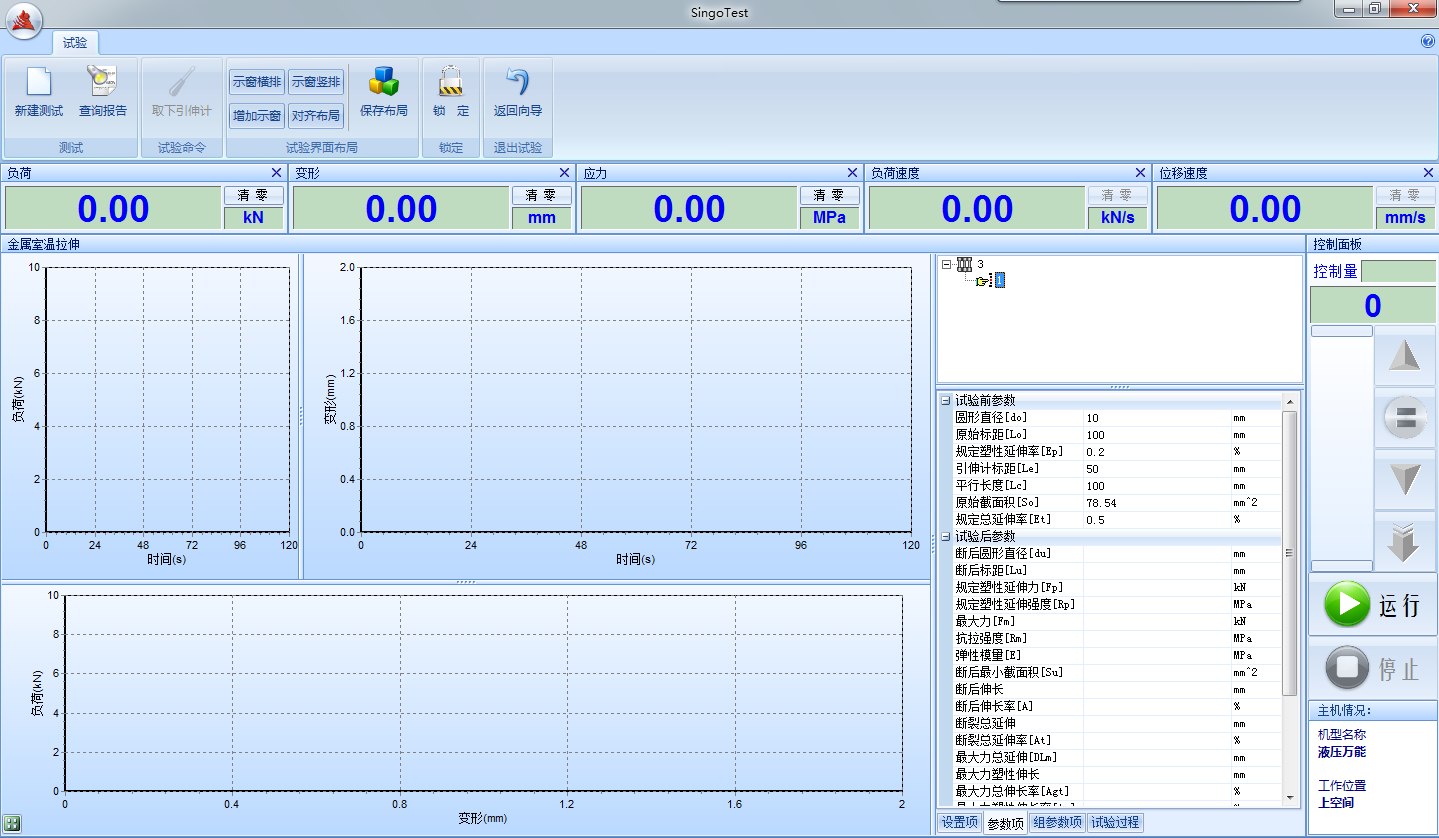

（2）試驗界面

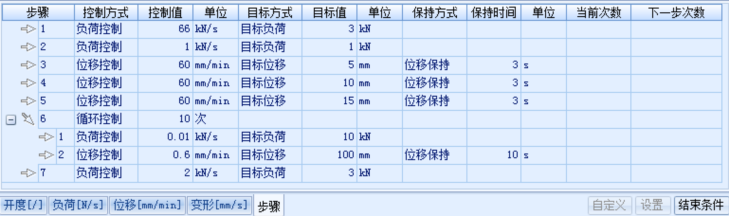

（3）試驗步驟

（4）試驗記錄查詢

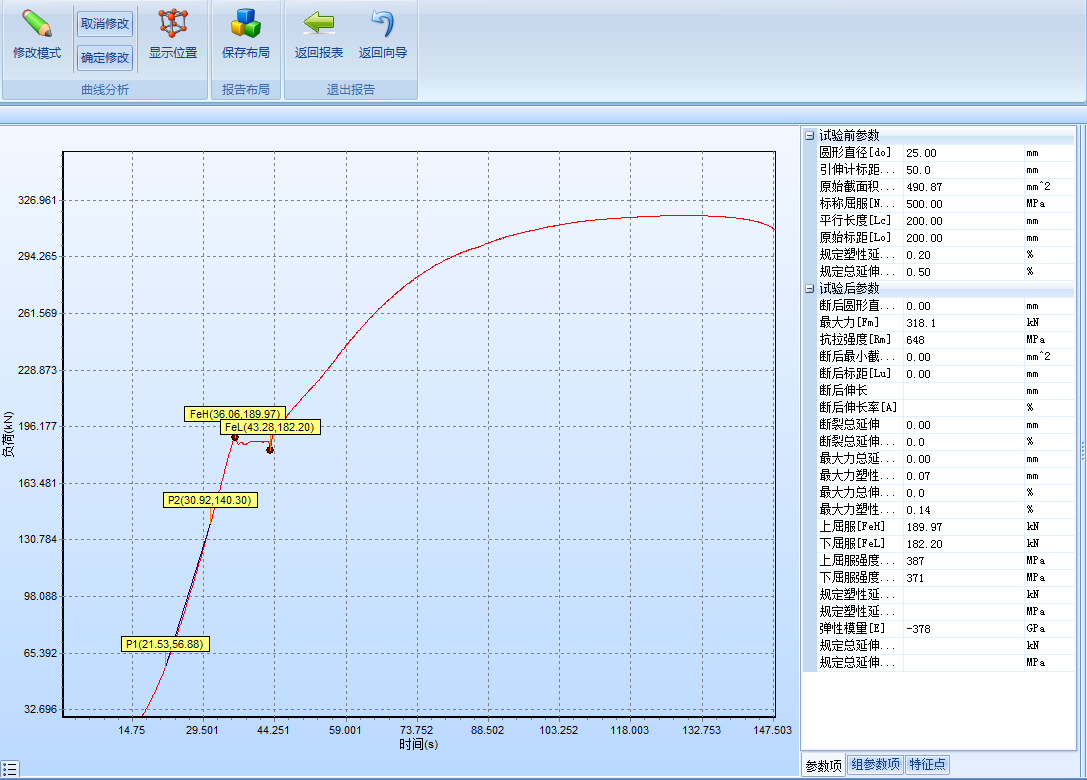

（5）數據處理分析界面：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等

試驗結果。

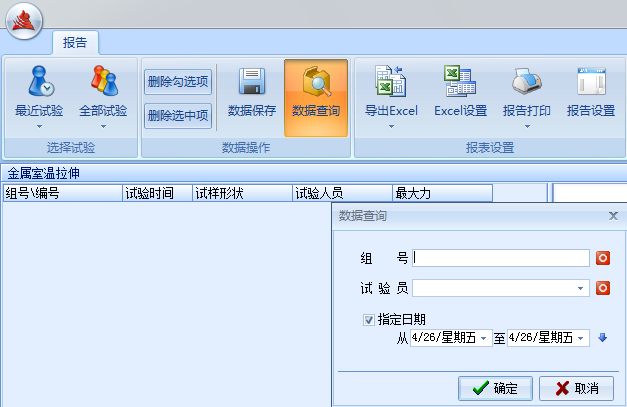

（6）試驗報告界面

六、安全保護裝置

當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

當活塞升起達到上極限位置時，限位保護，油泵電機停機。

當橫梁下降達到設定位置時，限位保護，減速機停機。

七、 主要性能技術指標

八、出廠標準配置清單

九、 技術情報和資料的保密

1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
